Balgafsluiters






Balgafsluiters zijn een verdere ontwikkeling van de traditionele klepafsluiters, waarbij de primaire spindelafdichting naar de omgeving wordt gerealiseerd door een metalen balg in plaats van een stopbuspakking. Met de balgafdichting wordt een onderhoudsarme en emissievrije afsluiter gecreëerd.

ERIKS levert een breed pakket balgafsluiters in tal van uitvoeringen en materialen voor uiteenlopende toepassingen.





Virtuele tour ERIKS Flow Control

Bezoek ons Center of Expertise en laat u verrassen wat ERIKS Flow Control voor u kan betekenen op het gebied van stromingstechniek. Met onze Passie, Specialisatie en Innovatie kunnen wij het verschil maken voor onze klanten en hun industrie beter laten werken.

Happy Exploring

https://www.okijk.nl/projecten/eriks/capelle/

Balgafsluiters

Een balgafsluiter kent verschillende uitvoeringen en is dé afsluiter van keuze voor heet water, stoom, en thermische olie. Als open/dicht of regelafsluiter, handbediend of geautomatiseerd.

Voor cryogene toepassingen en bepaalde kritische, chemische applicaties, waarbij vanwege het gevaar voor de omgeving zero-emissie wordt vereist,  bestaat er een specifieke reeks hoogwaardige chemie-balgafsluiters.

ERIKS biedt een breed assortiment: van de standaard balgafsluiters met flensaansluiting voor stoom, via cryogene afsluiters met lasaansluitingen tot en met hoogwaardige de chemie-balgafsluiters.



Balgafsluiters werking

Balgafsluiters worden in stoom, thermische olie, cryogene en specifieke kritische chemische applicaties toegepast, zowel als open/dicht of als regelafsluiter.

De metalen balg, verbonden aan het spindel, is het meest kenmerkende deel van de balgafsluiter: deze zorgt er voor dat de balgafsluiter onderhoudsarm en emissievrij is. Daarnaast kenmerkt de balgafsluiters zich, net als de klepafsluiter, ook doordat  het openen en sluiten geleidelijk en rustig verloopt. Hierdoor is de afsluiter bijzonder geschikt is voor stoom, condensaat, heet water en thermische olie systemen.
Om de afdichting ook in geval van calamiteiten te kunnen waarborgen, zijn balgafsluiters nog wel voorzien van een veiligheidsstopbuspakking.

De specifieke chemie-balgafsluiters worden toegepast in giftige media als chloor en ammoniak en  kenmerken zich door een langere balg, al of niet door het medium omspoelt en een gelaste balgbevestiging, om de zero-emissie te kunnen garanderen.

Kenmerken en voordelen

  • Veilig
  • Milieuvriendelijk
  • Energiebesparend
  • Onderhoudsarm



Bij het bepalen van de juiste klepafsluiter staat uw applicatie centraal. De belangrijkste parameters zijn:

  • Ontwerp norm – EN(DIN) of ASME
  • Medium
  • Druk
  • Temperatuur
  • Materiaal
  • Doorlaat
  • Type aansluiting
  • Functie – open/dicht of regelen
  • Certificering – EN10204 3.1 certificaat, afname Klassebureau, etc.



Een balgafsluiter bestaat uit een bovendeel, of kopstuk, een spindel/balg constructie en een afsluiterhuis met daarin een opening, waarop door middel van een spindel een klep op (‘open’) en neer (‘dicht’) wordt bewogen. De spindel wordt doorgaans bediend met een handwiel of een pneumatische, elektrische of hydraulische aandrijving.

Door de klep gedeeltelijk te openen, wordt de doorlaat niet volledig vrijgegeven en wordt de mediumstroom begrensd. Deze flow is evenredig aan de hoogte van de klep oftewel de grootte van de klepopening. Door hiermee te variëren wordt de flow meer of minder: de regelfunctie.



Onderdelen

  1. Afsluiterhuis / body
  2. Kopstuk / bonnet
  3. Spindel / stem
  4. Klep / disc
  5. Huiszitting / body seat
  6. Stopbuspakking / stuffing box packing
  7. Dekselpakking / body gasket
  8. Rug dichting / backseat
  9. Balg

Toepassingen per sector

Maritiem

Hierbij speelt de levering inclusief afname en certificering door Klassebureaux een belangrijke rol.

Toepassingen
  • Thermische olie
  • Stoom
  • Condensaat
  • Heet water
  • Cryogeen

Industrie & OEM

Deze sectoren gebruiken veel stoom en thermische olie als energiedragers. Balgafsluiters worden hier dan ook veel toegepast.

Toepassingen
  • Thermische olie
  • Stoom
  • Condensaat
  • Heet water
  • Cryogeen

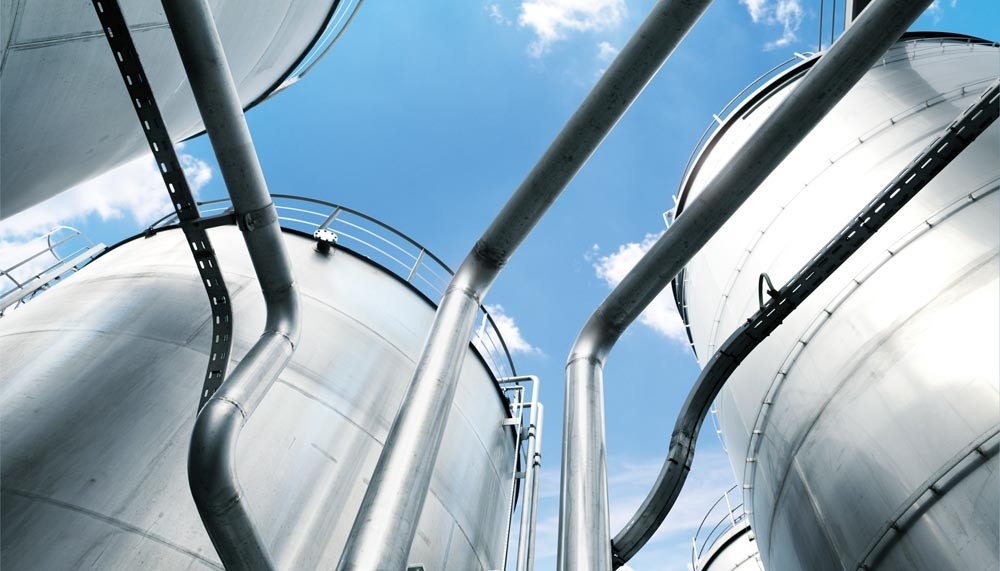

(Petro)chemie & tankopslag

In deze sector worden hoge eisen gesteld aan de prestaties van balgafsluiters ten aanzien van druk, temperatuur en medium, maar ook op het gebied van certificeringen.

Toepassingen
  • Thermische olie
  • Stoom
  • Condensaat
  • Heet water
  • Cryogeen
  • Giftige en corrosieve chemicaliën

Utiliteit

Toepassingen
  • Verwarmingsinstallaties
  • Koelsystemen

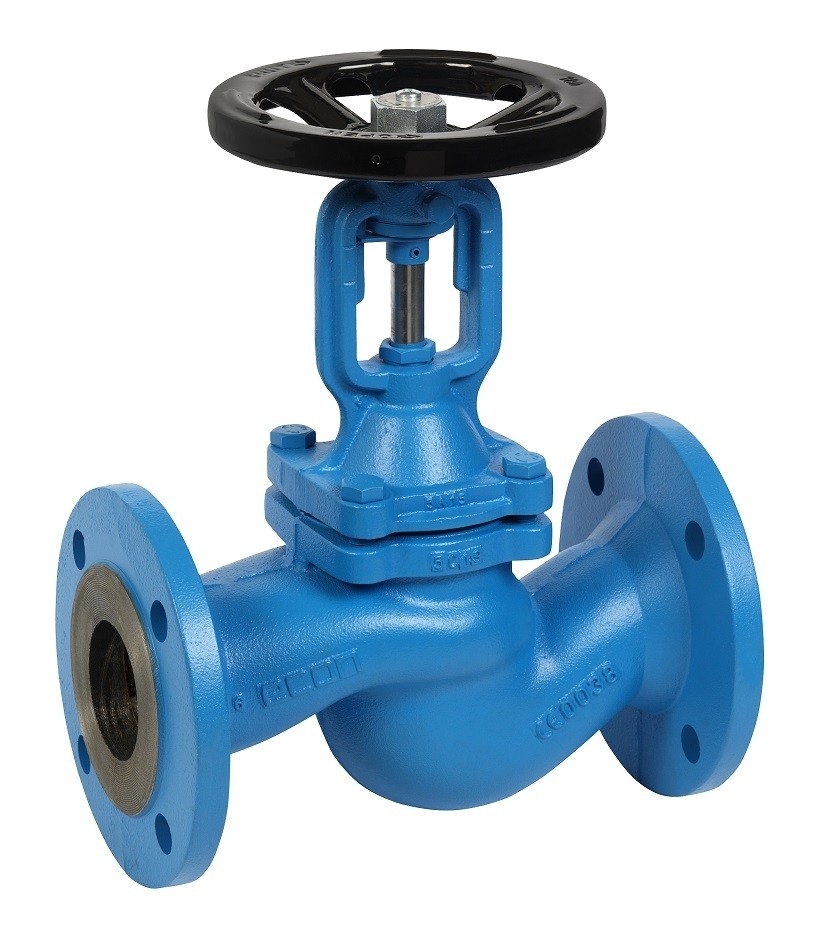

Balgafsluiters volgens DIN

Afsluiters ontworpen volgens de Europese EN normen – voorheen de Duitse DIN normen – worden met name in installaties in Europa en aan boord van in Europa ontworpen schepen gebruikt.

Een ‘standaard’ balgafsluiter bestaat uit een bovendeel, of kopstuk, een spindel/balg constructie en een afsluiterhuis met daarin een opening, waarop door middel van een spindel een klep op (‘open’) en neer (‘dicht’) wordt bewogen. De spindel wordt meestal bediend met een handwiel of een pneumatische, elektrische of hydraulische aandrijving.

Balgafsluiters volgens ASME

Afsluiters volgens ASME norm worden wereldwijd toegepast en in Europa in het overgrote deel van de olie-, gas- raffinage en (petro)chemische industrieën. Zowel on- als offshore

Omdat Engels in deze industrieën wereldwijd de voertaal is, worden in de beschrijvingen van ASME afsluiters veelal Engelse termen gebruikt. Balgafsluiter wordt dan bellows sealed valve.

Productoverzicht balgafsluiters

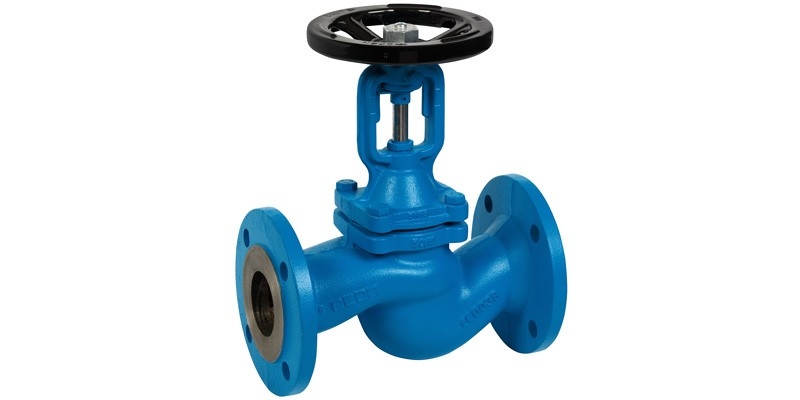

Balgafsluiters flens

Balgafsluiters flens

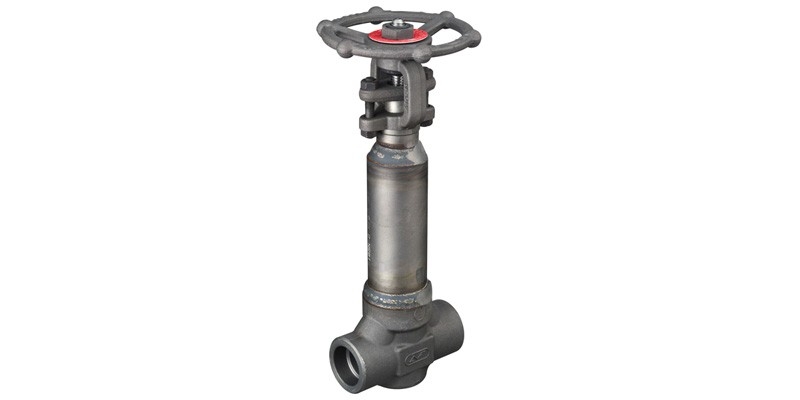

Balgafsluiters lasaansluiting

Balgafsluiters lasaansluiting

Pneumatisch bediende balgafsluiters

Pneumatisch bediende balgafsluiters
