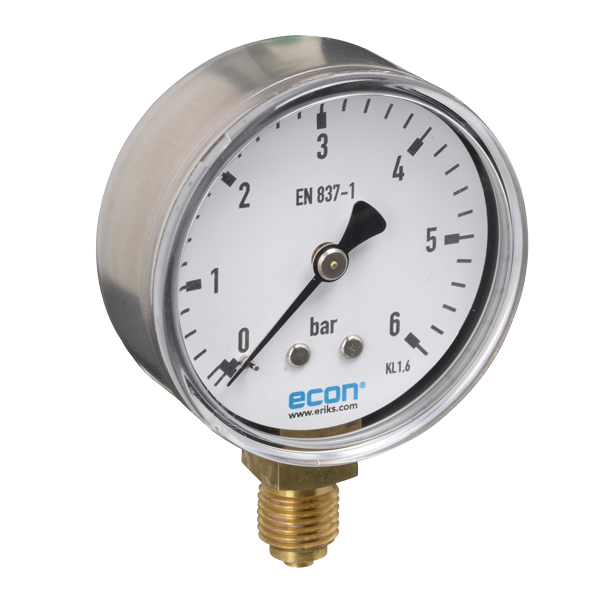

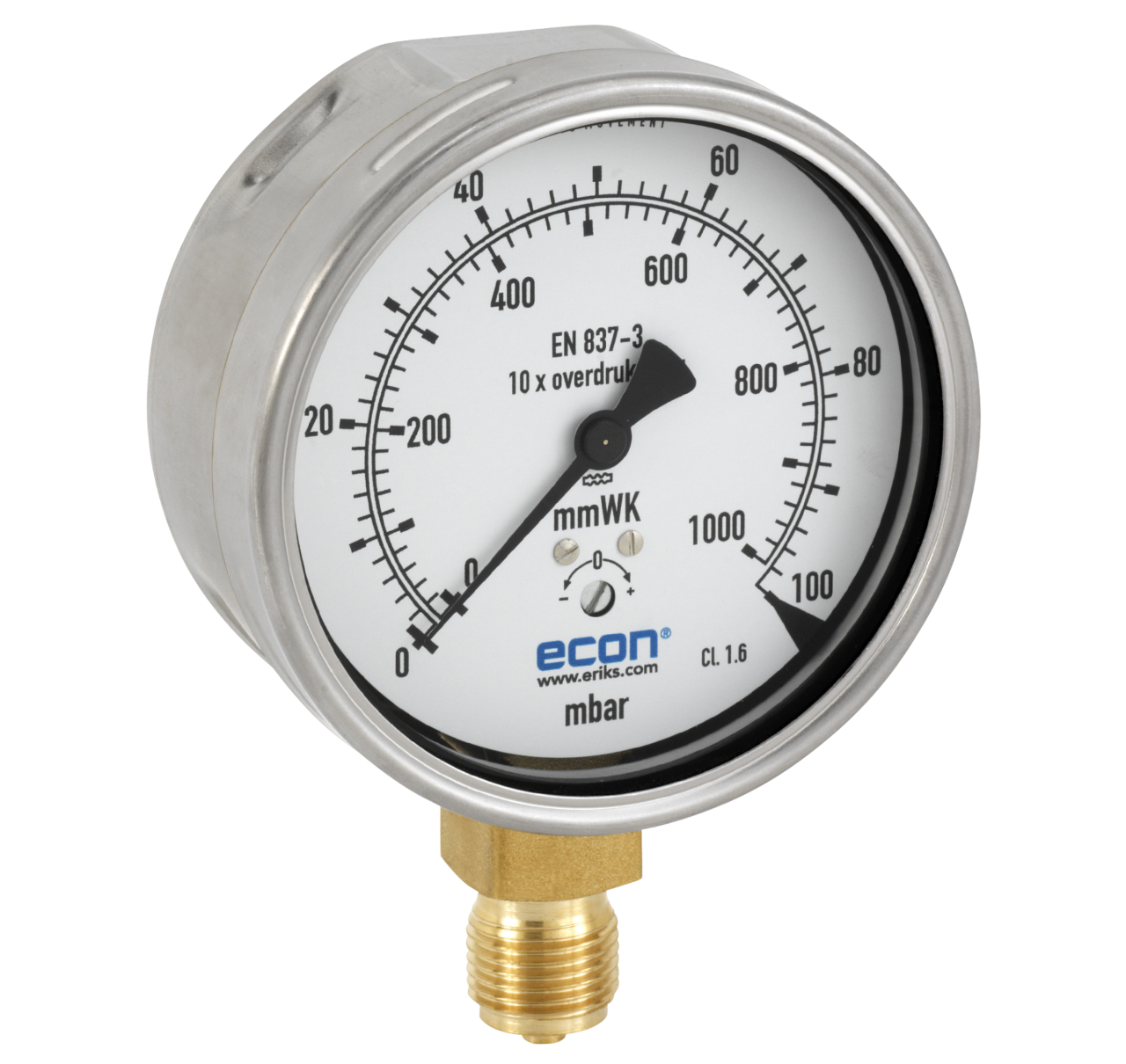

Mechanische drukmeters zijn meetinstrumenten die zonder gebruik van een energiebron de druk of een drukverschil meten. De uitkomst van de meting wordt mechanisch omgezet in een uitlezing door middel van een wijzer en een wijzerplaat met schaalindeling. Mechanische drukmeters worden met name toegepast in situaties waar de meetwaarde om veiligheidsredenen op locatie direct afleesbaar moet zijn, ook als de elektriciteit – bijvoorbeeld door een calamiteit – is uitgeschakeld. Daarnaast bieden ze vooral een voordelige oplossing om druk te meten en af te lezen.

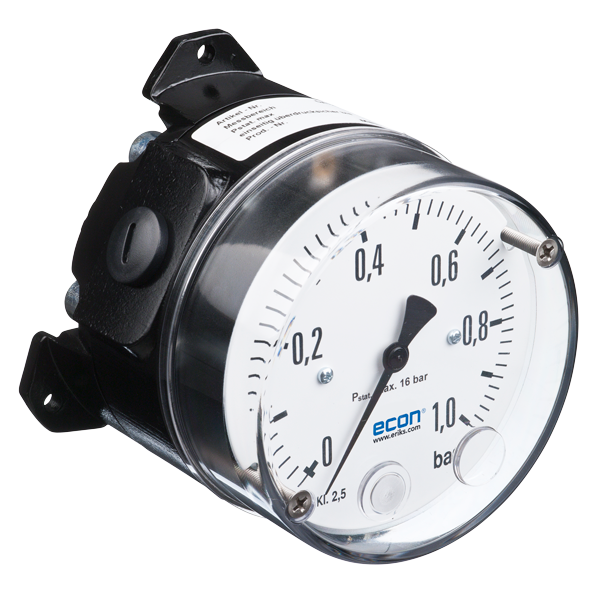

Drukverschilmanometers

• Ook bekend als delta-P (p) meters of verschildrukmanometers
• Leverbare werkingsprincipes:
  • Buisveer
  • Membraan
  • Membraantrommel
  • Zuigertype
• Geschikt voor het meten van lucht, gassen en vloeistoffen (voor zover het toegepaste meetelement dat toelaat)
• Toepassingen: filterbewaking, flowmeting en niveaumeting in tanks (tankmeetklok)

Veiligheidsvoorzieningen

Zowel de chemische industrie als de procestechnologie stellen hoge eisen aan de veiligheid van manometers. Hoge dynamische belastingen en/of oncontroleerbare drukverhogingen zijn in veel gevallen echter niet te vermijden en kunnen het meetsysteem onherstelbaar beschadigen. Dat kan leiden tot grote risico’s voor mens en milieu. Voor diverse hogere gradaties van veiligheid zijn daarom de volgende opties beschikbaar:

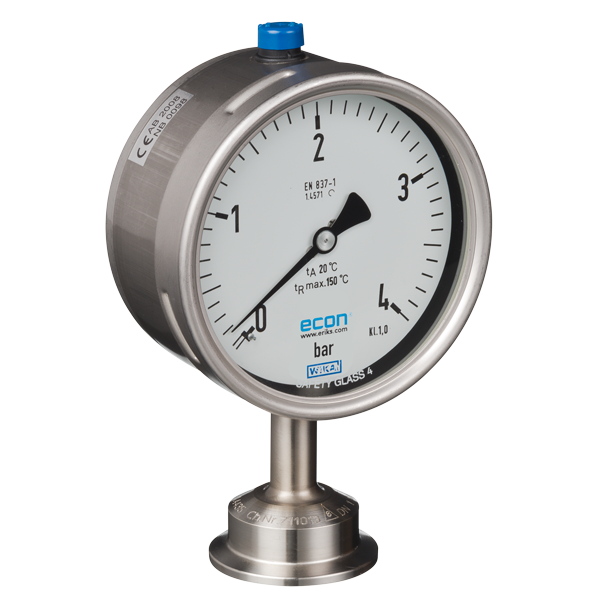

Veiligheidsglas

Een kritisch onderdeel van de manometer is de ruit, die bij een lekkage van het meetelement uit elkaar kan barsten. Om dit te voorkomen, kan de manometer worden voorzien van een verstevigde ruit van gelamineerd veiligheidsglas. Deze heeft – afhankelijk van de kastdiameter – een barstdruk van 2 tot 5 bar.

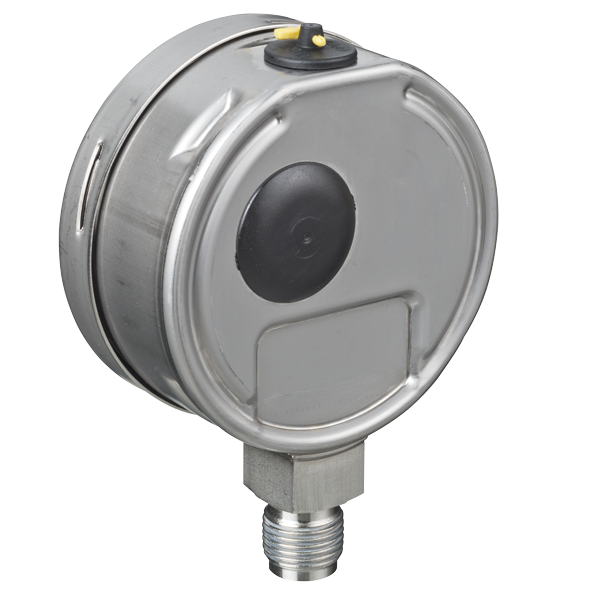

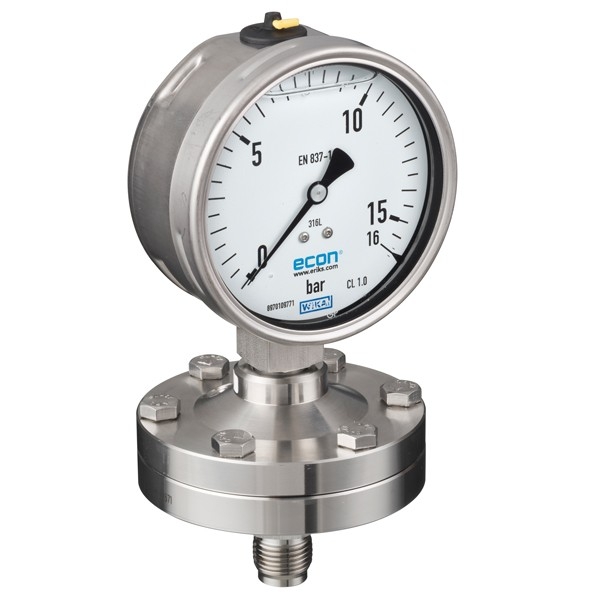

Blow-out dop

Een ‘blow out’ dop is een rubber dop met een diameter van circa 30 mm die aan de achterzijde van de manometer is gemonteerd. Bij een calamiteit zal de overdruk niet aan de voorzijde via de ruit ontsnappen, maar via de opening aan de achterzijde.

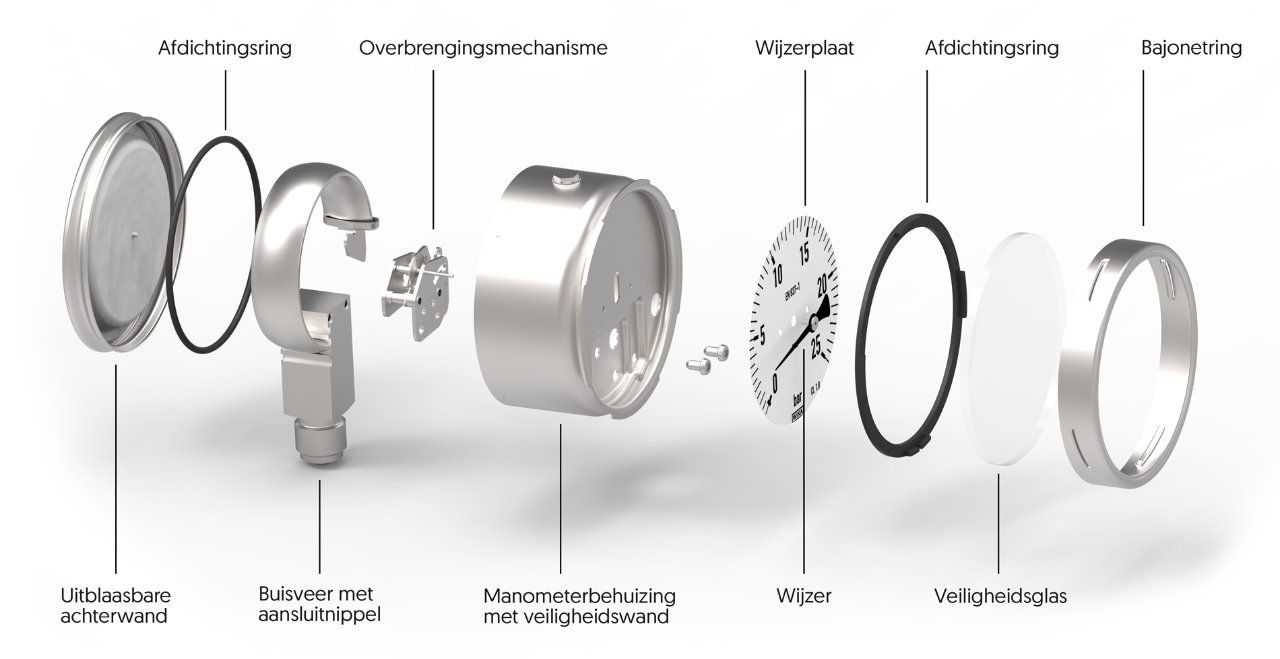

Solid front

Manometers in ‘solid front-uitvoering zijn voorzien van een solide, breukvaste beschermwand. Deze is gemonteerd tussen het meetelement en de wijzerplaat en verbonden met de manometerkast. De losse achterwand (met O-ring afdichting) wordt bij een ontoelaatbare overdruk in de kast in zijn geheel weggeblazen, doordat deze een lagere barstdruk heeft dan de beschermwand. De bajonetring met ruit van gelamineerd veiligheidsglas en een rubberring sluiten de kast veilig en waterdicht af. ‘Solid front’ manometers zijn dan ook uitermate veilig conform de hoogste veiligheidseisen.
